أولاً: لماذا تعد عيوب سطح الطباعة ثلاثية الأبعاد نقطة ضعف حرجة في الطباعة ثلاثية الأبعاد للمجوهرات؟
لقد أصبحت الطباعة ثلاثية الأبعاد بالراتنج المعالج بالضوء معتمدة على نطاق واسع في صب المجوهرات، مما وسع بشكل كبير حرية التصميم وكفاءة الإنتاج بفضل قدرتها الممتازة على استنساخ التفاصيل. ومع ذلك، تتطلب صناعة المجوهرات معايير عالية للغاية لجودة سطح الطباعة ثلاثية الأبعاد. فكل تفصيل دقيق، ونعومة السطح النهائي، وسلامة الحواف يؤثر بشكل مباشر على جودة الصب النهائي. عيوب سطح الطباعة ثلاثية الأبعاد، حتى العيوب الطفيفة، لا تضر بالمظهر الجمالي فحسب، بل يمكن أن تؤدي أيضًا إلى فشل الصب، مما ينتج عنه إهدار في المواد والوقت.
يهدف هذا المقال إلى تصنيف منهجي لعيوب سطح الطباعة ثلاثية الأبعاد الشائعة التي تواجهها في طباعة راتنج المجوهرات، وشرح أسبابها، وتقديم حلول إصلاح فعالة لمساعدة صائغي المجوهرات على معالجة هذه التحديات بثقة وضمان أن كل نموذج مطبوع ثلاثي الأبعاد يلبي المتطلبات الصارمة للصب.
ثانياً: أنواع عيوب سطح الطباعة ثلاثية الأبعاد الشائعة وأسبابها
يعد فهم السبب الجذري للعيوب أمرًا بالغ الأهمية للإصلاح الفعال. فيما يلي بعض عيوب سطح الطباعة ثلاثية الأبعاد الشائعة وأصولها:
1. الفقاعات
الأسباب:
- تحريك الراتنج بشكل غير صحيح: إدخال الهواء عند صب أو تحريك الراتنج.
- الهواء في الراتنج: جودة راتنج رديئة أو تلوث بالهواء أثناء التخزين.
- درجة حرارة المحيط العالية: يمكن أن تؤدي درجات الحرارة المرتفعة إلى تقليل لزوجة الراتنج، مما يجعل تكوين الفقاعات أكثر احتمالاً.
- منصة طباعة غير مستوية: يمكن أن تتسبب المنصة غير المستوية في تجمع الراتنج في مناطق معينة، مما يحبس الفقاعات.
التعرف: ظهور فقاعات شفافة أو بثور على سطح الطباعة ثلاثية الأبعاد أو داخل النموذج.
2. الحفر / الفراغات
الأسباب:
- تنظيف غير مكتمل: بقايا راتنج سائل غير معالج تنهار بعد التنظيف.
- تلف إزالة الدعم: إزالة الدعم بشكل غير صحيح مما يؤدي إلى تمزيق أجزاء صغيرة من النموذج، تاركًا حفرًا.
- انكماش المعالجة: يمكن أن يؤدي الانكماش غير المتساوي للراتنج أثناء عملية المعالجة إلى إنشاء حفر صغيرة.
التعرف: انخفاضات صغيرة أو انخفاضات شبيهة بالنقاط على سطح الطباعة ثلاثية الأبعاد.
3. التشققات
الأسباب:
- إجهاد طباعة غير مُحَرَّر: معالجة راتنج غير متساوية أو إجهاد داخلي مفرط أثناء الطباعة، والذي لم يتم تخفيفه بشكل كافٍ.
- تغيرات مفاجئة في درجة الحرارة أثناء ما بعد المعالجة: تعريض النموذج فجأة لبيئة باردة بعد ما بعد المعالجة بدرجة حرارة عالية، مما يؤدي إلى تركز الإجهاد الحراري والتشقق.
- التعرض المطول للهواء الجاف: قد تتشقق بعض الراتنجات بسبب فقدان الرطوبة إذا تركت في ظروف جافة للغاية لفترات طويلة.
التعرف: ظهور تشققات على طول الحواف أو شقوق رفيعة مرئية تحت الضوء.
4. الالتواء
الأسباب:
- معالجة غير متساوية: فروق كبيرة في سرعات المعالجة عبر مناطق مختلفة من الطباعة، مما يسبب إجهادًا داخليًا غير متساوٍ.
- التصاق قاعدة غير كافٍ: التصاق غير كافٍ بين النموذج وسطح طباعة الطابعة ثلاثية الأبعاد، مما يتسبب في انفصاله أثناء الطباعة أو ما بعد المعالجة.
- تصميم نموذج رديء: النماذج الكبيرة أو المسطحة أكثر عرضة للالتواء، خاصة عند الحواف.
التعرف: حواف مرفوعة عند قاعدة النموذج، حيث لا تلتصق بشكل مسطح بالمنصة.
5. خطوط طبقة خشنة / تموج غير متساوٍ
الأسباب:
- دقة طباعة منخفضة: اختيار ارتفاع طبقة كبير جدًا، مما يؤدي إلى خطوات طبقة مرئية.
- التعرض المفرط أو غير الكافي: وقت تعرض غير صحيح يؤدي إلى معالجة غير مكتملة أو مفرطة لكل طبقة، مما يؤثر على ترابط الطبقات.
- محور Z غير مستقر: حركة غير متساوية لمحور Z للطابعة، مما يتسبب في ارتفاعات طبقة غير متناسقة.
التعرف: خطوط طبقة مرئية أو سطح طباعة ثلاثية الأبعاد خشن بشكل عام على النموذج. غالبًا ما يكون هذا مؤشرًا على جودة سطح طباعة ثلاثية الأبعاد رديئة أو سطح طباعة ثلاثية الأبعاد خشن.
ثالثاً: حلول مفصلة لعيوب مختلفة
يمكن أن يؤدي إتقان تقنيات الإصلاح الفعالة إلى تحسين قابلية استخدام النموذج بشكل كبير وتقليل النفايات. هذه التقنيات حاسمة لتحقيق تشطيب سطح طباعة ثلاثية الأبعاد ناعم أو تحسين تشطيب السطح للأجزاء المطبوعة ثلاثية الأبعاد.
1. إصلاح الفقاعات
- الطريقة 1: للفقاعات المعزولة على سطح الطباعة ثلاثية الأبعاد، استخدم إبرة لوخز الفقاعة، ثم اكشط المنطقة بلطف. ضع نقطة صغيرة من راتنج إصلاح الأشعة فوق البنفسجية لملء الفراغ، ثم قم بالمعالجة الموضعية باستخدام قلم ضوء الأشعة فوق البنفسجية.
- الطريقة 2: إذا كان هناك العديد من فقاعات سطح الطباعة ثلاثية الأبعاد أو منتشرة على نطاق واسع، فكر في وضع طبقة رقيقة ومتساوية من راتنج الطبقة العلوية الشفافة بالأشعة فوق البنفسجية (مثل طلاء اللمعان المتخصص بالأشعة فوق البنفسجية أو راتنج ذاتي التسوية) على سطح الطباعة ثلاثية الأبعاد بالكامل للختم. اسمح له بالتسوية، ثم قم بالمعالجة الشاملة بالأشعة فوق البنفسجية.
توصيات الأدوات: قلم ضوء الأشعة فوق البنفسجية، ملعقة صغيرة، راتنج الأشعة فوق البنفسجية (شفافية عالية، لزوجة منخفضة).
2. إصلاح الحفر / الفراغات
- الطريقة 1: للحفر الصغيرة، قم بملء بقعة موضعية. استخدم عود أسنان أو إبرة رفيعة لوضع كمية صغيرة جدًا من راتنج إصلاح الأشعة فوق البنفسجية بدقة في الحفرة، مع التأكد من ملئها، ثم قم بالمعالجة الموضعية. بعد المعالجة، قم بالصنفرة بلطف بورق صنفرة ناعم.
- الطريقة 2: للمناطق التي تحتوي على عدة حفر صغيرة، يمكن وضع طبقة شاملة من راتنج شفاف قابل للتدفق (مثل راتنج الأشعة فوق البنفسجية ذاتي التسوية). اسمح له بالتسوية بشكل طبيعي وملء جميع الحفر، ثم قم بالمعالجة الشاملة بالأشعة فوق البنفسجية مرة أخرى.
تنبيه: عند الملء، تجنب إنشاء فقاعات جديدة أثناء عملية التطبيق.
3. إصلاح التشققات
- الطريقة 1: للتشققات الطفيفة، حاول التسلل بغراء الأشعة فوق البنفسجية منخفض اللزوجة. ضع النموذج بشكل مناسب للسماح لغراء الأشعة فوق البنفسجية بالتسرب إلى الشق عن طريق الخاصية الشعرية، ثم قم بالمعالجة بالأشعة فوق البنفسجية.
- الطريقة 2: في حالة وجود تشققات خطيرة، خاصة في مناطق الإجهاد الحرجة أو مناطق الصب الرئيسية، يوصى بشدة بإعادة طباعة القطعة بأكملها. قد لا تكون التشققات العميقة قابلة للإصلاح بالكامل وقد تؤثر على قوة وسلامة الصب النهائي.
ممارسة موصى بها: قبل إصلاح التشققات، يُنصح بتنظيف النموذج بالموجات فوق الصوتية وتجفيفه جيدًا. هذا يمنع الأوساخ أو بقايا الراتنج غير المعالج من البقاء داخل الشق، مما قد يعيق التصاق غراء الأشعة فوق البنفسجية الفعال.
4. إصلاح الالتواء
- الطريقة 1: للالتواء الخفيف، استخدم مسدس حراري (مضبوط على درجة حرارة منخفضة) لتسخين المنطقة الملتوية بلطف. بمجرد أن يلين الراتنج قليلاً، اضغط عليه بيدك أو بأداة مسطحة، ثم قم بالتبريد الفوري لضبطه (باستخدام الهواء البارد أو التبريد السريع).
- الطريقة 2: إذا كان الالتواء يؤثر بشكل كبير على استقرار دعم النموذج أو شكله الهندسي العام، يوصى بإعادة تصميم هيكل الدعم وإعادة طباعة النموذج.
نصيحة إضافية: قبل الطباعة، تحقق دائمًا من أن سطح طباعة الطابعة ثلاثية الأبعاد مستوي بشكل صحيح، وفكر في زيادة وقت تعرض الطبقة الأولى لتحسين الالتصاق بين النموذج والمنصة، وبالتالي منع الالتواء.
5. إصلاح خطوط طبقة خشنة / تموج غير متساوٍ
- الطريقة 1: استخدم ورق صنفرة ناعم (يوصى بـ 1000-2000 حبيبة أو أعلى) للصنفرة الرطبة. بالماء، استخدم ورق الصنفرة لصنفرة سطح الطباعة ثلاثية الأبعاد للنموذج بلطف، وإزالة خطوط الطبقة المرئية يدويًا حتى يتم تحقيق تشطيب سطح طباعة ثلاثية الأبعاد ناعم. هذه طريقة شائعة لـ تشطيب السطح للأجزاء المطبوعة ثلاثية الأبعاد وتحسين جودة سطح الطباعة ثلاثية الأبعاد.
- الطريقة 2: يمكنك اختيار رش طبقة كاملة من طلاء الأشعة فوق البنفسجية ذاتي التسوية أو طلاء الإيبوكسي. تتميز هذه الطلاءات بخصائص تدفق جيدة، ويمكنها ملء خطوط الطبقة الدقيقة، وتشكل سطح طباعة ثلاثية الأبعاد ناعم بعد المعالجة. هذا يساهم أيضًا في تشطيب سطح أفضل للأجزاء المطبوعة ثلاثية الأبعاد.
توصيات الأدوات: ورق صنفرة، عصي صنفرة، مسدس رش الأشعة فوق البنفسجية (إذا كنت تستخدم طلاء رش).
رابعاً: نصائح للوقاية قبل الطباعة: تقليل عبء عمل ما بعد المعالجة
الوقاية خير من العلاج. يمكن أن يؤدي التحكم في العيوب من المصدر إلى تقليل حدوثها بشكل كبير، مما يؤدي إلى تشطيب سطح طباعة ثلاثية الأبعاد أفضل.
- اختر راتنجات صب المجوهرات عالية الجودة والمخصصة: أعط الأولوية للراتنجات المصممة خصيصًا لصب المجوهرات، مثل الراتنجات المملوءة بالشمع (لاحتراق نظيف ورماد قليل) أو راتنجات منخفضة الانكماش (لتقليل مخاطر التشقق في الصب). توفر هذه الراتنجات بشكل عام استقرارًا أفضل في المعالجة، وانكماشًا أقل، وعددًا أقل من العيوب، مما يحسن سطح الطباعة ثلاثية الأبعاد بشكل عام.
- تحسين هياكل دعم النموذج: صمم الدعامات بعناية لتقليل نقاط الاتصال المباشرة مع سطح الطباعة ثلاثية الأبعاد الحرج للنموذج. ضع الدعامات في مناطق مخفية لن تؤثر على الجماليات أو المعالجة اللاحقة، وتأكد من أن الدعامات قوية بما فيه الكفاية.
- ضبط معلمات الطباعة: بناءً على خصائص الراتنج وتعقيد النموذج، قم بزيادة دقة الطباعة (اختر ارتفاعات طبقة أصغر)، واضبط وقت التعرض بدقة (حدد القيم المثلى من خلال الاختبار)، وحافظ على استقرار محور Z (تحقق بانتظام من صيانة الطابعة). هذه التعديلات هي المفتاح لتحقيق تشطيب سطح طباعة ثلاثية الأبعاد أفضل.
- استخدم غرفة معالجة بالأشعة فوق البنفسجية مضادة للأكسجين: استثمر في غرفة معالجة توفر معالجة موحدة وشاملة بالأشعة فوق البنفسجية، ويفضل أن تكون ذات قدرات معالجة مضادة للأكسجين. يساعد هذا على ضمان معالجة النموذج بالكامل وتجنب مشاكل مثل “الطبقات غير المعالجة بشكل كافٍ” أو المعالجة غير المتساوية، مما يساهم في تحقيق تشطيب سطح طباعة ثلاثية الأبعاد ناعم أفضل.
- التحكم في بيئة الطباعة: ضمان درجة حرارة محيطة مستقرة أثناء الطباعة لتجنب التقلبات الشديدة. يساعد هذا على منع تشققات الإجهاد بسبب الانكماش الحراري أو تكوين الفقاعات الناتجة عن درجات الحرارة العالية. حافظ أيضًا على نظافة البيئة لتقليل تلوث الغبار، مما يضمن سطح طباعة ثلاثية الأبعاد أنظف.
خامساً: قبل وبعد إصلاح سطح الطباعة ثلاثية الأبعاد (رسوم توضيحية)
جزء مطبوع به حفر / خطوط طبقة تظهر تشطيب سطح رديء
- اليسار: نموذج مجوهرات مطبوع ثلاثي الأبعاد غير مصلح، يظهر حفرًا مرئية وخطوط طبقة خشنة على سطح الطباعة ثلاثية الأبعاد، مما يشير إلى تشطيب سطح طباعة ثلاثية الأبعاد رديء أو سطح طباعة ثلاثية الأبعاد خشن.
- اليمين: نفس النموذج بعد وضع راتنج إصلاح الأشعة فوق البنفسجية والصنفرة بورق صنفرة ناعم، يتميز الآن بـ تشطيب سطح طباعة ثلاثية الأبعاد ناعم. هذا يوضح تشطيب السطح الفعال للأجزاء المطبوعة ثلاثية الأبعاد.

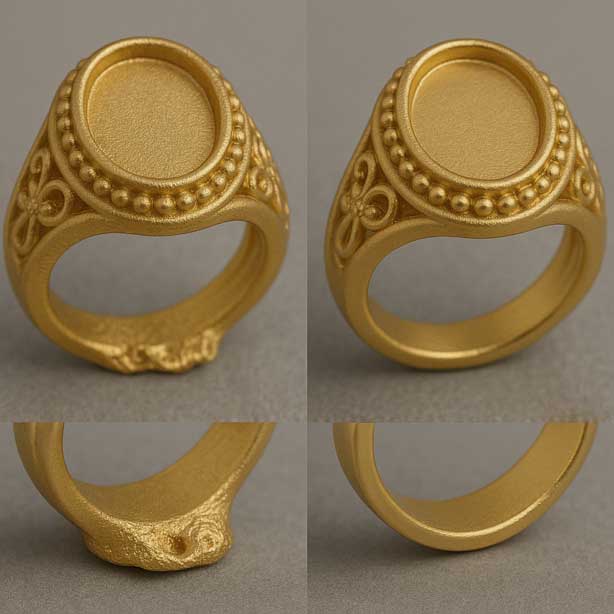

الصبات قبل وبعد إصلاح الالتواء
- اليسار: مثال على فشل الصب بسبب الالتواء في النموذج المطبوع. تظهر القطعة المصبوبة مسامية أو تشوهًا ملحوظًا في القاعدة، مما يفشل في تلبية متطلبات المنتج النهائي. هذا يسلط الضوء أيضًا على التحديات عند الطباعة على سطح معدني بنماذج معيبة.
- اليمين: قطعة مجوهرات مصبوبة بنجاح بعد إصلاح الطباعة الملتوية (على سبيل المثال، تسخينها بالضغط لتصبح مسطحة أو إعادة طباعتها). القاعدة مسطحة والقطعة خالية من العيوب، مما يظهر نجاح الطباعة على سطح معدني.
أمثلة توضيحية: فشل الصب إذا لم يتم الإصلاح
- “المسامية”: يمكن أن تؤدي الحفر أو الفقاعات غير المصلحة على سطح الطباعة ثلاثية الأبعاد في نموذج الراتنج إلى مسامية معدنية في الصب النهائي، مما يؤثر بشكل كبير على الجودة عند الطباعة على سطح معدني.
- “تشققات المعدن”: يمكن أن تتسبب التشققات غير المصلحة في نموذج الراتنج في تشقق الجزء المعدني أو تشوهه أثناء عملية الصب بدرجة حرارة عالية، مما يؤثر على سلامة الطباعة على سطح معدني.
سادساً: قائمة أدوات ومواد موصى بها
فيما يلي قائمة بالأدوات والمواد الشائعة الاستخدام لـ تشطيب السطح للأجزاء المطبوعة ثلاثية الأبعاد وإصلاح عيوب سطح الطباعة ثلاثية الأبعاد في مطبوعات راتنج المجوهرات:
- غراء راتنج إصلاح الأشعة فوق البنفسجية: اختر راتنجات إصلاح الأشعة فوق البنفسجية المتخصصة عالية الشفافية، ومنخفضة اللزوجة، وسريعة المعالجة.
- مصباح معالجة بالأشعة فوق البنفسجية:
- مصباح الأشعة فوق البنفسجية على شكل قلم: للمعالجة الدقيقة والموضعية؛ خفيف الوزن ومحمول.
- غرفة معالجة صغيرة بالأشعة فوق البنفسجية للمكتب: للمعالجة الشاملة أو لمساحة أكبر من النماذج.
- أدوات صنفرة دقيقة:
- أقلام تلميع الأسنان / أدوات دوارة كهربائية: مع رؤوس طحن مختلفة لصنفرة التفاصيل الدقيقة، مما يساعد في تشطيب السطح للأجزاء المطبوعة ثلاثية الأبعاد.
- عصي صنفرة يدوية / حاملات ورق صنفرة: تستخدم مع ورق صنفرة ناعم للصنفرة اليدوية للأسطح المسطحة أو المنحنية، وهي ضرورية لتحقيق تشطيب سطح طباعة ثلاثية الأبعاد ناعم.
- ورق صنفرة: يوصى بورق صنفرة رطب/جاف بدرجة 1000، 1500، 2000 حبيبة، أو حتى أعلى، وهو ضروري لتحقيق تشطيب سطح طباعة ثلاثية الأبعاد جيد.
- رذاذ مضاد للفقاعات / غرفة تفريغ الغاز (إن أمكن): للمعالجة المسبقة للراتنج قبل الخلط أو الصب لتقليل الفقاعات على سطح الطباعة ثلاثية الأبعاد بفعالية.
- قفازات خالية من الغبار: لمنع بصمات الأصابع وتلوث الغبار على النموذج.
- مسحات تنظيف / مناديل دقيقة: لتنظيف أسطح النموذج وإزالة الراتنج الزائد.
- زجاجة رذاذ: لكحول الأيزوبروبيل (IPA) أو الكحول اللامائي، المستخدم للتنظيف وإزالة الشحوم.
سابعاً: الخلاصة: أتقن إصلاح السطح، وارفع مستوى مجوهراتك المطبوعة ثلاثية الأبعاد
يكمن سحر الطباعة ثلاثية الأبعاد للمجوهرات في قدرتها على إضفاء الحيوية على التصميمات المعقدة. ومع ذلك، لإطلاق العنان لقيمتها الحقيقية، لا غنى عن تقنيات ما بعد المعالجة الخبيرة. إن إتقان إصلاح عيوب سطح الطباعة ثلاثية الأبعاد على النماذج المطبوعة لا يتعلق بالجماليات فحسب؛ بل يؤثر بشكل مباشر على معدل نجاح الصب اللاحق والقيمة النهائية للمنتج النهائي.
نحن نشجع جميع صائغي المجوهرات على التعلم النشط وتطبيق تقنيات الإصلاح المتوفرة في هذا الدليل، بالاقتران مع تحسين جودة الطباعة من المصدر. من خلال منع العيوب وإصلاحها بشكل منهجي، يمكنك إنشاء سير عمل إنتاج مجوهرات أكثر كفاءة واحترافية وخالٍ من العيوب، مما يضمن أن كل قطعة مجوهرات مطبوعة ثلاثية الأبعاد تتمتع بـ تشطيب سطح طباعة ثلاثية الأبعاد ممتاز ويمكن أن تحقق نجاحًا في الطباعة على سطح معدني.
